Hydro-Clamp mit Zylinderschaft
Hydrodehnspannfutter für Langdrehmaschinen wie zum Beispiel: STAR, CITIZEN, TORNOS, TSUGAMI, HANWHA, NOMURADS, NEXTURN
Es müssen Werkzeuge mit h6-Schaft verwendet werden!
• Schlüssel muss separat bestellt werden ( Katalog Seite 25)
• Die Innendurchmesser 8 und 12 können mit verschiedenen Werkzeugen unter Verwendung der Hydro-Hülse verwendet werden (Katalog Seite 24)
• Weitere Größen und Sonderausführungen sind auf Anfrage erhältlich.
Passender Produktkatalog unter Download verfügbar !

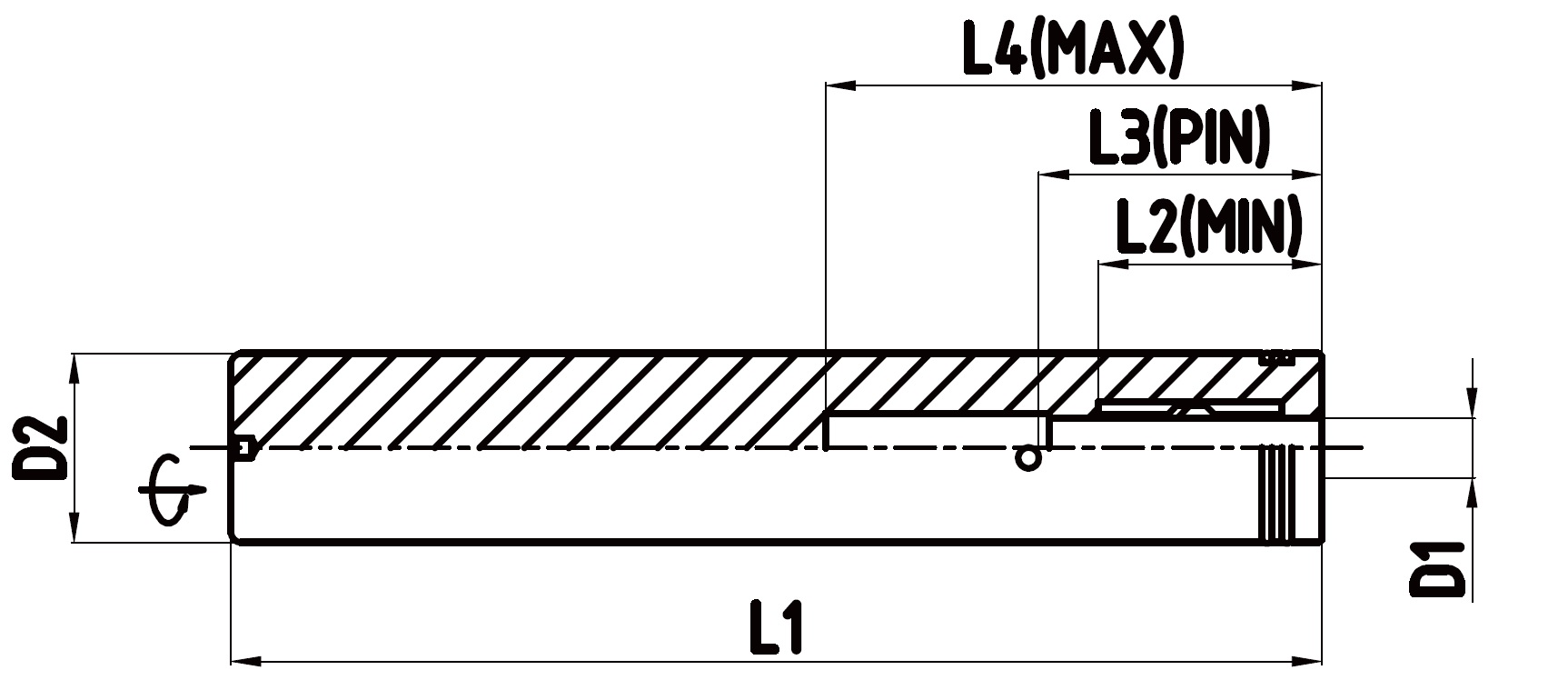

| Produkt | D1 | D2 | L1 (mm) | L2 (mm) | L3 | L4 | Form | Schlüssel | für Maschinen von | für Maschinentyp | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
HC160350 Hydrodehnspannfutter;Schaft:16,0 Schaftlänge:50,0;Spanndurchmesser 3,0
Auf Anfrage kurzfristig lieferbar
|
3 | 16 | 50,00 | 17.5 | 24,00 | 28 | rund | HCTR-3.0 | Tsugami / Tornos | P01/P03 / Micro 7/8 |
|
|
|
HC160390 Hydrodehnspannfutter;Schaft:16,0 Schaftlänge:90,0;Spanndurchmesser 3,0
Ab Lager Lieferzeit 1-2 Werktage / Zwischenverkauf vorbehalten
|
3 | 16 | 90 | 17.5 | 24,00 | 40 | rund | HCTR-3.0 | Star / Tornos | SR-10J / Swiss Nano Serie |
|
|
|
HC160317550 Hydrodehnspannfutter;Schaft:16,0 Schaftlänge:50,0;Spanndurchmesser 3,175
Auf Anfrage kurzfristig lieferbar
|
3.175 | 16 | 50,00 | 17.5 | 24,00 | 28 | rund | HCTR-3.0 | Tsugami / Tornos | P01/P03 / Micro 7/8 |
|
|
|
HC160317590 Hydrodehnspannfutter;Schaft:16,0 Schaftlänge:90,0;Spanndurchmesser 3,175
Auf Anfrage kurzfristig lieferbar
|
3.175 | 16 | 90 | 17.5 | 24,00 | 40 | rund | HCTR-3.0 | Star / Tornos | SR-10J / Swiss Nano Serie |
|
|
|
HC160450 Hydrodehnspannfutter;Schaft:16,0 Schaftlänge:50,0;Spanndurchmesser 4,0
Auf Anfrage kurzfristig lieferbar
|
4 | 16 | 50,00 | 21 | 26,00 | 28 | rund | HCTR-3.0 | Tsugami / Tornos | P01/P03 / Micro 7/8 |
|
|
|
HC160490 Hydrodehnspannfutter;Schaft:16,0 Schaftlänge:90,0;Spanndurchmesser 4,0
Ab Lager Lieferzeit 1-2 Werktage / Zwischenverkauf vorbehalten
|
4 | 16 | 90 | 21 | 26,00 | 40 | rund | HCTR-3.0 | Star / Tornos | SR-10J / Swiss Nano Serie |
|
|
|
HC160690 Hydrodehnspannfutter;Schaft:16,0 Schaftlänge:90,0;Spanndurchmesser 6,0
Ab Lager Lieferzeit 1-2 Werktage / Zwischenverkauf vorbehalten
|
6 | 16 | 90 | 23,00 | 29 | 37 | rund | HCTR-3.0 | Star / Tornos | SR-10J / Swiss Nano Serie |
|
|
|
HC1903110 Hydrodehnspannfutter;Schaft:19,05 Schaftlänge:110,0;Spanndurchmesser 3,0
Ab Lager Lieferzeit 1-2 Werktage / Zwischenverkauf vorbehalten
|
3 | 19.05 | 110 | 17.5 | 24,00 | 40 | rund | HCTR-3.0 | Citizen / Nexturn | C/M16/L20 |
|
|
|
HC1904110 Hydrodehnspannfutter;Schaft:19,05 Schaftlänge:110,0;Spanndurchmesser 4,0
Ab Lager Lieferzeit 1-2 Werktage / Zwischenverkauf vorbehalten
|
4 | 19.05 | 110 | 21 | 26,00 | 40 | rund | HCTR-3.0 | Citizen / Nexturn | C/M16/L22 |
|
|
|
HC1906110 Hydrodehnspannfutter;Schaft:19,05 Schaftlänge:110,0;Spanndurchmesser 6,0
Auf Anfrage kurzfristig lieferbar
|
6 | 19.05 | 110 | 23,00 | 29 | 52 | rund | HCTR-3.0 | Citizen / Nexturn | C/M16/L24 |
|
|
|
HC1908110 Hydrodehnspannfutter;Schaft:19,05 Schaftlänge:110,0;Spanndurchmesser 8,0
Ab Lager Lieferzeit 1-2 Werktage / Zwischenverkauf vorbehalten
|
8 | 19.05 | 110 | 28,00 | 34 | 52 | rund | HCTR-3.0 | Citizen / Nexturn | C/M16/L26 |
|
|
|
HC2003110 Hydrodehnspannfutter;Schaft:20,0 Schaftlänge:110,0;Spanndurchmesser 3,0
Ab Lager Lieferzeit 1-2 Werktage / Zwischenverkauf vorbehalten
|
3 | 20 | 110 | 17.5 | 24,00 | 40 | rund | HCTR-3.0 | Tsugami / Tornos / Hanwha | BO12/20/S20 / Gamma 20 / SL12H |
|
|
|
HC2004110 Hydrodehnspannfutter;Schaft:20,0 Schaftlänge:110,0;Spanndurchmesser 4,0
Ab Lager Lieferzeit 1-2 Werktage / Zwischenverkauf vorbehalten
|
4 | 20 | 110 | 21 | 26,00 | 40 | rund | HCTR-3.0 | Tsugami / Tornos / Hanwha | BO12/20/S20 / Gamma 20 / SL12H |
|
|
|
HC2006110 Hydrodehnspannfutter;Schaft:20,0 Schaftlänge:110,0;Spanndurchmesser 6,0
Ab Lager Lieferzeit 1-2 Werktage / Zwischenverkauf vorbehalten
|
6 | 20 | 110 | 23,00 | 29 | 52 | rund | HCTR-3.0 | Tsugami / Tornos / Hanwha | BO12/20/S20 / Gamma 20 / SL12H |
|
|
|
HC2008110 Hydrodehnspannfutter;Schaft:20,0 Schaftlänge:110,0;Spanndurchmesser 8,0
Ab Lager Lieferzeit 1-2 Werktage / Zwischenverkauf vorbehalten
|
8 | 20 | 110 | 28,00 | 34 | 52 | rund | HCTR-3.0 | Tsugami / Tornos / Hanwha | BO12/20/S20 / Gamma 20 / SL12H |
|
