Führungsbüchsen Ausrichtdorn
Ausrichtdorne können zur Überprüfung eines möglichen Versatzes der Maschinenachsen verwendet werden.Zur Überprüfung des Rundlaufs und der Synchronität der Haupt- zur Gegenspindel kann der Dorn ebenfalls eingesetz werden.

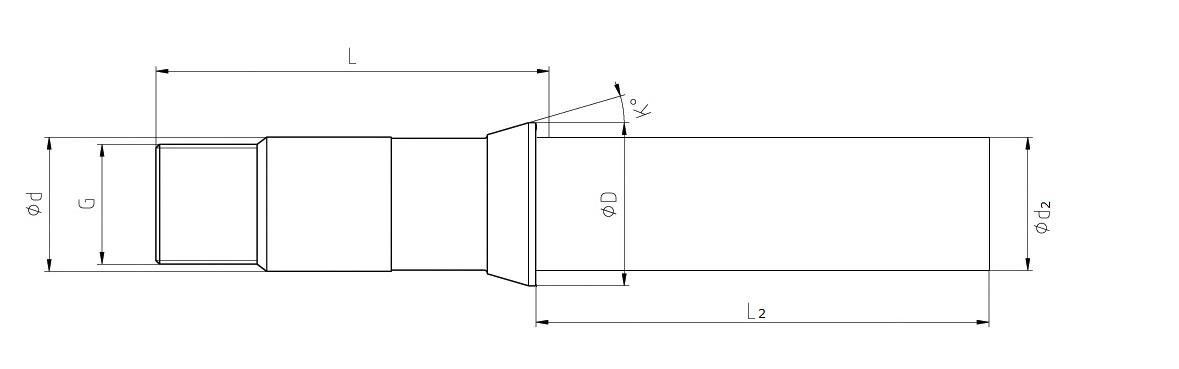

| Produkt | Schweizer code | US-code | Ød (mm) | ØD (mm) | G | L2 | ||
|---|---|---|---|---|---|---|---|---|
|
|
FI353PIN Ausrichtdorn Führungsbüchse I353;Gesamtlänge 109 mm Dornlänge 50 mm
Auf Anfrage kurzfristig lieferbar
|
T16-59 / 8.001 / J6R | TD10 | 16,00 | 20,50 | M14x1 | 50,00 |
|
|
|
FF853PIN Ausrichtdorn Führungsbüchse F853;Gesamtlänge 130 mm Dornlänge 70 mm
Auf Anfrage kurzfristig lieferbar
|
T18-59-M16.1 / 166.001 / B212A | - | 18,00 | 21,80 | M16x1 | 70,00 |
|
|
|
FT221PIN Ausrichtdorn Führungsbüchse T221;Gesamtlänge 127,5 mm Dornlänge 70 mm
Auf Anfrage kurzfristig lieferbar
|
T21-75.4 / 450.001 / B301 | SNC15 | 21,00 | 24,00 | M18x1 | 100,00 |
|
|
|
FF391PIN Ausrichtdorn Führungsbüchse F391;Gesamtlänge 168 mm Dornlänge 100 mm
Auf Anfrage kurzfristig lieferbar
|
T22-68-M22.1 / 39.001 / J7AR | TD20R | 22,00 | 29,00 | M22x1 | 100,00 |
|
|
|
FF605PIN Ausrichtdorn Führungsbüchse F605;Gesamtlänge 161 mm Dornlänge 100 mm
Auf Anfrage kurzfristig lieferbar
|
T24-61 / 61.002 / B238 | 0201 | 24,00 | 29,50 | M24x1 | 100,00 |
|
|
|
FTD26PIN Ausrichtdorn Führungsbüchse TD26;Gesamtlänge 177 mm Dornlänge 100 mm
Auf Anfrage kurzfristig lieferbar
|
T26-77 / 99.001 | TD26 | 26,00 | 29,00 | M25x1 | 100,00 |
|
|
|
FT223PIN Ausrichtdorn Führungsbüchse T223;Gesamtlänge 182 mm Dornlänge 100 mm
Ab Lager Lieferzeit 1-2 Werktage / Zwischenverkauf vorbehalten
|
T28-82-M25.1 / 22.001 / B261 | TD25S | 28,00 | 34,00 | M25x1 | 100,00 |
|
|
|
FI357PIN Ausrichtdorn Führungsbüchse I357;Gesamtlänge 181 mm Dornlänge 100 mm
Auf Anfrage kurzfristig lieferbar
|
T28-81 / 18.001 / B260 | TD25 | 28,00 | 38,00 | M25x1 | 100,00 |
|
|
|
FT227PIN Ausrichtdorn Führungsbüchse T227;Gesamtlänge 187,5 mm Dornlänge 100 mm
Auf Anfrage kurzfristig lieferbar
|
T34-87.5 / 451.001 / B227 | CD25 | 34,00 | 41,00 | M34x1 | 100,00 |
|
|
|
FT229PIN Ausrichtdorn Führungsbüchse T229;Gesamtlänge 182 mm Dornlänge 100 mm
Auf Anfrage kurzfristig lieferbar
|
T42-82-C16 / 28.001 / J9 | TD32S | 42,00 | 49,00 | M40x1 | 100,00 |
|
|
|
FTD32PIN Ausrichtdorn Führungsbüchse TD32;Gesamtlänge 182 mm Dornlänge 100 mm
Auf Anfrage kurzfristig lieferbar
|
T42-82-C20 | TD32 | 42,00 | 48,00 | M40x1 | 100,00 |
|
|
|
FT248PIN Ausrichtdorn Führungsbüchse T248;Gesamtlänge 232 mm Dornlänge 150 mm
Auf Anfrage kurzfristig lieferbar
|
T48-82 / 464.001 | STM38 | 48,00 | 54,00 | M46x1 | 150,00 |
|
