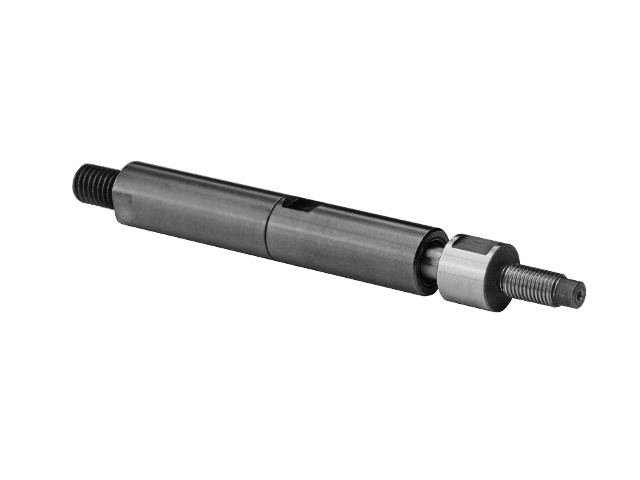

Spannhülsenlagerungen für CUCCHI Lademagazine
Technische Infos

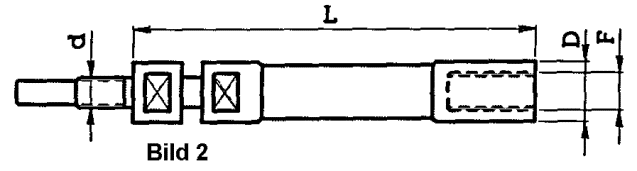

| Nr. | Bezeichnung | ØD (mm) | L (mm) | F | d |
|---|---|---|---|---|---|
| 1 | Spannhülsenlagerung CUCCHI V517.010 | 10,00 | 107,00 | M7x1 | M6x0,75 |
| 2 | Spannhülsenlagerung CUCCHI V517.012 | 12,00 | 107,00 | M8x1,25 | M7x0,75 |
| 3 | Spannhülsenlagerung CUCCHI V517.014 | 14,00 | 107,00 | M10x1,5 | M8x1,0 |
| 4 | Spannhülsenlagerung CUCCHI V517.016 | 16,00 | 107,00 | M10x1,5 | M8x1,0 |
| 5 | Spannhülsenlagerung CUCCHI V517.019 | 19,00 | 118,00 | M12x1,75 | M10x1,0 |
| 6 | Spannhülsenlagerung CUCCHI V517.025 | 25,00 | 118,00 | M20x1,75 | M14x1,0 |
| 7 | Spannhülsenlagerung CUCCHI V517.030 | 30,00 | 123,00 | M24x1,5 | M18x1,5 |
| 8 | Spannhülsenlagerung CUCCHI V517.040 | 40,00 | 61,00 | M28x1,5 | M25x1,5 |
| 9 | Spannhülsenlagerung CUCCHI V517.120 | 19,00 | 100,00 | M17x1,0 Links | M10x1,0 Links |
| 10 | Spannhülsenlagerung CUCCHI V517.120 P | 19,00 | 100,00 | M17x1,0 Links | M14x1,5 Links |
| 11 | Spannhülsenlagerung CUCCHI V517.125 | 24,00 | 100,00 | M20x1,5 Links | M14x1,0 Links |
| 12 | Spannhülsenlagerung CUCCHI V517.125 P | 24,00 | 100,00 | M20x1,5 Links | M20x1,5 Links |
| 13 | Spannhülsenlagerung CUCCHI V517.130 | 29,30 | 121,00 | M26x1,5 Links | M18x1,5 Links |
| 14 | Spannhülsenlagerung CUCCHI V517.130 P | 29,30 | 121,00 | M26x1,5 Links | M26x1,5 Links |
| 15 | Spannhülsenlagerung CUCCHI V517.138 | 38,00 | 109,00 | M30x1,5 Links | M25x1,5 Links |
| 16 | Spannhülsenlagerung CUCCHI V517.138 P | 38,00 | 109,00 | M30x1,5 Links | M30x1,5 Links |
