Spannhülsenlagerungen für TORNOS / ROBOBAR Lademagzine
Technische Infos

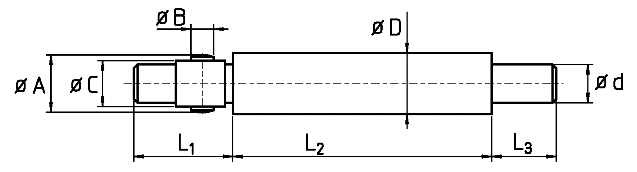

| Nr. | Bezeichnung | ød (mm) | ØD (mm) | A (mm) | øB (mm) | øC (mm) | L1 (mm) | L2 (mm) | L3 (mm) |
|---|---|---|---|---|---|---|---|---|---|
| 1 | Spannhülsenlagerung Tornos Robobar D 5,5 | M3 | 5,50 | M4 | - | - | 7,00 | 78,00 | 8,00 |
| 2 | Spannhülsenlagerung Tornos Robobar D 7,5 | 5,00 | 7,50 | 5,00 | - | - | 7,00 | 78,00 | 16,00 |
| 3 | Spannhülsenlagerung Tornos Robobar D 10,5 | 7,00 | 10,50 | 9,80 | 4,00 | 7,00 | 25,00 | 73,00 | 16,00 |
| 4 | Spannhülsenlagerung Tornos Robobar D 12,0 | 8,00 | 12,00 | 11,80 | 4,00 | 8,00 | 26,00 | 73,00 | 16,00 |
| 5 | Spannhülsenlagerung Tornos Robobar D 16,0 | 10,00 | 16,00 | 14,80 | 6,00 | 11,00 | 28,00 | 116,00 | 16,00 |
| 6 | Spannhülsenlagerung Tornos Robobar D 18,0 | 10,00 | 18,00 | 14,80 | 6,00 | 11,00 | 28,00 | 116,00 | 16,00 |
| 7 | Spannhülsenlagerung Tornos Robobar D 20,5 | 14,00 | 20,50 | 19,80 | 8,00 | 14,00 | 40,00 | 110,00 | 20,00 |
| 8 | Spannhülsenlagerung Tornos Robobar D 25,0 | 20,00 | 25,00 | 24,80 | 8,00 | 20,00 | 43,00 | 114,00 | 22,00 |
| 9 | Spannhülsenlagerung Tornos Robobar D 26,0 | 20,00 | 26,00 | 24,80 | 8,00 | 20,00 | 43,00 | 114,00 | 22,00 |
