Spannhülsenlagerungen Typ HAGENUK (Riffelblechbefestigung)

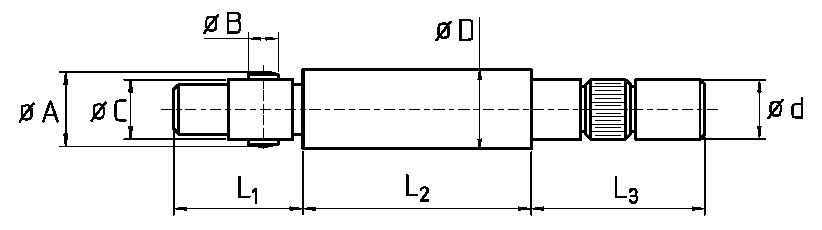

Technische Infos
| Nr. | Bezeichnung | ød (mm) | øD (mm) | øA (mm) | øB (mm) | øC (mm) | L1 (mm) | L2 (mm) | L3 (mm) |
|---|---|---|---|---|---|---|---|---|---|
| 1 | Spannhülsenlagerung D 10 H | 8,00 | 10,00 | 9,80 | 4,00 | 7,00 | 27,00 | 43,00 | 31,00 |
| 2 | Spannhülsenlagerung D 12 H | 8,00 | 12,00 | 11,80 | 4,00 | 8,00 | 27,00 | 43,00 | 31,00 |
| 3 | Spannhülsenlagerung D 13 H | 8,00 | 13,00 | 14,80 | 6,00 | 11,00 | 27,00 | 43,00 | 31,00 |
| 4 | Spannhülsenlagerung D 15 H/T | 12,00 | 15,00 | 14,80 | 6,00 | 11,00 | 26,00 | 44,00 | 31,00 |
| 5 | Spannhülsenlagerung D 16 H/T | 12,00 | 16,00 | 14,80 | 6,00 | 11,00 | 26,00 | 44,00 | 31,00 |
| 6 | Spannhülsenlagerung D 18 H/T | 12,00 | 18,00 | 14,80 | 6,00 | 11,00 | 26,00 | 44,00 | 31,00 |
| 7 | Spannhülsenlagerung D 20 H/T | 17,00 | 20,00 | 19,80 | 8,00 | 14,00 | 39,00 | 47,00 | 31,00 |
| 8 | Spannhülsenlagerung D 22 H/T | 17,00 | 22,00 | 19,80 | 8,00 | 14,00 | 39,00 | 47,00 | 31,00 |
| 9 | Spannhülsenlagerung D 25 H/T | 20,00 | 25,00 | 24,80 | 8,00 | 20,00 | 42,00 | 47,00 | 31,00 |
| 10 | Spannhülsenlagerung D 28 H/T | 20,00 | 28,00 | 27,80 | 8,00 | 20,00 | 42,00 | 47,00 | 31,00 |
| 11 | Spannhülsenlagerung D 30 H/T | 20,00 | 30,00 | 29,80 | 8,00 | 20,00 | 42,00 | 47,00 | 31,00 |
| 12 | Spannhülsenlagerung D 32 H/T | 20,00 | 32,00 | 31,80 | 8,00 | 20,00 | 42,00 | 47,00 | 30,00 |
| 13 | Spannhülsenlagerung D 36 H/T | 20,00 | 36,00 | 35,80 | 8,00 | 20,00 | 42,00 | 47,00 | 30,00 |
