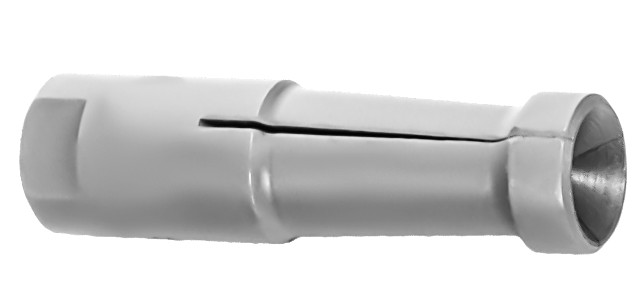

Spannhülsen für IEMCA Lademagazine
Technische Infos

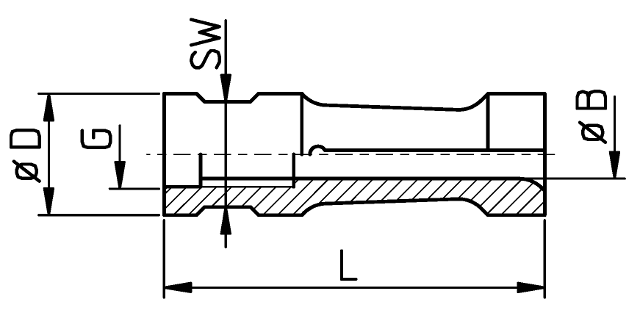

| Nr. | Bezeichnung | ØD (mm) | L (mm) | G | SW | Abmessung von/bis (mm) |
|---|---|---|---|---|---|---|
| 1 | Spannhülse DI 045 | 4,50 | 31,00 | M3x0,5 | - | 1,0-3,0 |
| 2 | Spannhülse DI 07 / 2001 E | 7,50 | 40,00 | M5x0,5 | 6,00 | 1,5-6,5 |
| 3 | Spannhülse DI 10 / 2045 E | 10,00 | 40,00 | M6x0,75 | 8,00 | 1,5-9,0 |
| 4 | Spannhülse DI 12 / 2061 E | 12,00 | 42,00 | M7x0,75 | 10,00 | 1,5-10,5 |
| 5 | Spannhülse DI 15 / 2101 E | 15,00 | 42,00 | M8x1,00 | 13,00 | 3,0-13,0 |
| 6 | Spannhülse DI 16 | 16,00 | 42,00 | M8x1,00 | 14,00 | 6,0-15,0 |
| 7 | Spannhülse DI 18 | 18,00 | 42,00 | M8x1,00 | 14,00 | 11,0-16,5 |
| 8 | Spannhülse DI 20 / 2197 E | 20,00 | 59,00 | M10x1,00 | 17,00 | 4,0-18,5 |
| 9 | Spannhülse DI 23 | 23,00 | 59,00 | M10x1,00 | 19,00 | 11,0-21,0 |
| 10 | Spannhülse DI 25 / 2289 E | 25,00 | 59,00 | M10x1,00 | 22,00 | 5,0-23,0 |
| 11 | Spannhülse DI 27 / 2316 E | 27,00 | 59,00 | M10x1,00 | 22,00 | 15,0-25,5 |
| 12 | Spannhülse DI 30 | 30,00 | 65,00 | M10x1,00 * | 28,00 | 6,0-28,0 |
| 13 | Spannhülse DI 31 | 31,00 | 65,00 | M10x1,00 * | 28,00 | 8,0-29,0 |
| 14 | Spannhülse DI 32 | 32,00 | 65,00 | M10x1,00 * | 28,00 | 6,0-30,0 |
| 15 | Spannhülse DI 33 | 33,00 | 65,00 | M10x1,00 * | 28,00 | 8,0-32,0 |
| 16 | Spannhülse DI 34 | 34,00 | 65,00 | M25x1,50 | 28,00 | 5,0-32,0 |
| 17 | Spannhülse DI 35 | 35,00 | 65,00 | M25x1,50 | 30,00 | 19,0-33,0 |
| 18 | Spannhülse DI 40 | 40,00 | 70,00 | M25x1,50 | 36,00 | 10,0-37,0 |
| 19 | Spannhülse DI 42 | 42,00 | 70,00 | M25x1,50 | 36,00 | 20,0-40,0 |
| 20 | Spannhülse DI 46 | 46,00 | 72,00 | M25x1,50 | 40,00 | 20,0-44,0 |
| 21 | Spannhülse DI 50 | 50,00 | 80,00 | M25x1,50 | 46,00 | 43,0-48,0 |
| 22 | Spannhülse DI 52 | 52,00 | 80,00 | M25x1,50 | 50,00 | 45,0-50,0 |
| 23 | Spannhülse DI 54 | 54,00 | 80,00 | M25x1,50 | 50,00 | 47,0-52,0 |
| 24 | Spannhülse DI 55 | 55,00 | 80,00 | M25x1,50 | 50,00 | 20,0-54,0 |
| 25 | Spannhülse DI 56 | 56,00 | 80,00 | M25x1,50 | 50,00 | 20,0-54,0 |
| 26 | Spannhülse DI 58 | 58,00 | 80,00 | M25x1,50 | 50,00 | 20,0-54,0 |
| 27 | Spannhülse DI 60 | 60,00 | 80,00 | M25x1,50 | 55,00 | 20,0-57,0 |
| 28 | Spannhülse DI 65 | 65,00 | 80,00 | M25x1,50 | 55,00 | 56,0-63,0 |
| 29 | Spannhülse DI 70 | 70,00 | 80,00 | M25x1,50 | 55,00 | 60,0-68,0 |
| 30 | Spannhülse DI 75 | 75,00 | 80,00 | M25x1,50 | 55,00 | 67,0-72,0 |
