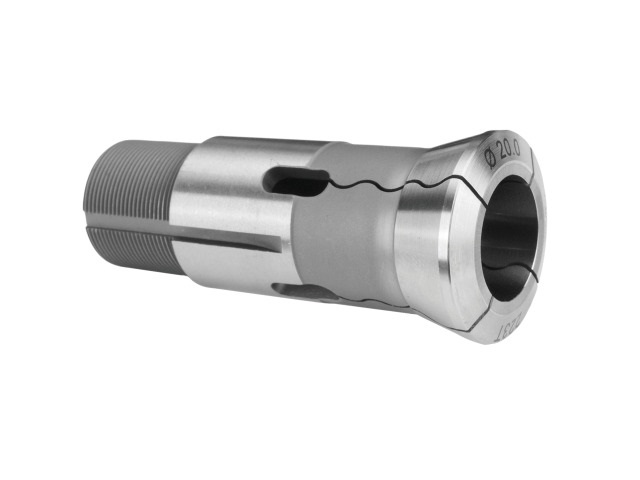

Führungsbüchsen mit HM Einsatz - WAVE - Ausführung
• durch die Wellenform der Schlitze ist eine riefenfreie Oberfläche gewährleistet
• gute Eignung zum Führen von 4-kant und 6-kant Material
• verhindert Späne und Schmutz in der Bohrung
• höchste Rundlaufgenauigkeit
• auch als Zwischenmaß lieferbar
Sondermaße und Sonderprofile kurfristig lieferbar!
Technische Infos
| Nr. | Bezeichnung | ød (mm) | ØD (mm) | L (mm) | K (°) | G | Max.Bohrung Ø (mm) | Max.Bohrung 6-kt (mm) | Max.Bohrung 4-kt (mm) |
|---|---|---|---|---|---|---|---|---|---|
| 1 | WAVE HM-Führungsbüchse I353 / 8.001 / J6R | 16,00 | 20,50 | 59,00 | 16,00 | M14x1 | 12,00 | 9,00 | 7,50 |
| 2 | WAVE HM-Führungsbüchse F853 / 166.001 / B212A | 18,00 | 22,00 | 59,00 | 30,00 | M16x1 | 13,00 | 11,00 | 9,00 |
| 3 | WAVE HM-Führungsbüchse T221 / 450.001 / B301 | 21,00 | 24,00 | 57,50 | 12,00 | M18x1 | 15,00 | 12,00 | 10,00 |
| 4 | WAVE HM-Führungsbüchse F391 / 39.001 / J7AR | 22,00 | 29,00 | 68,00 | 16,00 | M22x1 | 18,00 | 15,00 | 13,00 |
| 5 | WAVE HM-Führungsbüchse F605 / 61.002 / B238 | 24,00 | 29,50 | 61,00 | 30,00 | M24x1 | 18,00 | 14,00 | 11,00 |
| 6 | WAVE HM-Führungsbüchse TD26 / 99.001 | 26,00 | 29,00 | 77,00 | 16,00 | M25x1 | 20,00 | auf Anfrage | auf Anfrage |
| 7 | WAVE HM-Führungsbüchse T223 / 22.001 / B261 | 28,00 | 34,00 | 82,00 | 16,00 | M25x1 | 21,00 | 18,00 | 15,00 |
| 8 | WAVE HM-Führungsbüchse I357 / 18.001 / B260 | 28,00 | 38,00 | 81,00 | 30,00 | M25x1 | 21,00 | 18,00 | 15,00 |
| 9 | WAVE HM-Führungsbüchse T227 / 451.001 / B227 | 34,00 | 41,00 | 87,50 | 10,00 | M34x1 | 26,00 | 22,00 | 18,00 |
| 10 | WAVE HM-Führungsbüchse T229 / 28.001 / J9 | 42,00 | 49,00 | 82,00 | 16,00 | M40x1 | 32,00 | 27,00 | 22,00 |
| 11 | WAVE HM-Führungsbüchse T248 / 464.001 | 48,00 | 54,00 | 82,00 | 16,00 | M46x1 | 38,00 | 26,00 | 20,00 |
