Spreizdorn EXP für 173E zur Innenspannung
Spreizdorn EXP für 173E zur Innenspannung

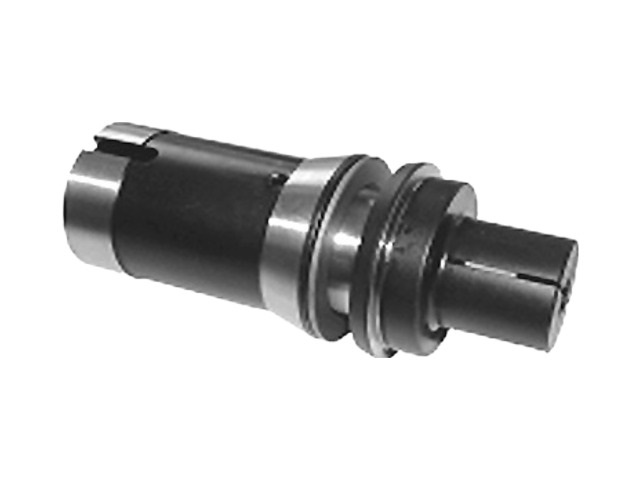

Spreizdorne EXP173 dienen dazu, Teile von innen zu
spannen.
Sie sind geeignet für CNC-Maschinen sowie für herkömmliche
Drehmaschinen, wenn diese mit der Spannzange 173 E ausgerüstet
sind
Das EXP 173 Komplett SET wird mit vier verschiedenen
Hülsengrößen sowie den passenden Druckstangen geliefert.
Die Hülsen sind gehärtet auf 50 HRc und angelassen somit ist es
möglich, den gewünschten Spanndurchmesser zu drehen.
Für Weitere Informationen kontaktieren Sie uns bitte!
| Bestell-Nr. |
Bezeichnung |
Menge |
| EXP173AUFNAHMEK |
Spreizdorn EXP173 SET komplett bestehend aus: Grundkörper,Schrauben, Feder,Scheibe je 1 Stück Hülsen EXP173 H1521/H2031/H2942/H3550 je 1 Stück Druckstangen EXP173 D215/D315/D430/D505 |
|
| EXP173GRUNDKOERP |
Grundkörper Spreizdorn EXP173 bestehend aus Körper,Schrauben,Feder und Scheibe |
|
| EXP173H1521 |
Hülse für Spreizdorn EXP173 DE173215 D=21,5 L=30 Drm. 15-21 |
|
| EXP173H2031 |
Hülse für Spreizdorn EXP173 DE173315 D=31,5 L=30 Drm. 20-31 |
|
| EXP173H2942 |
Hülse für Spreizdorn EXP173 DE173430 D=43,0 L=30 Drm. 29-42 |
|
| EXP173H3550 |
Hülse für Spreizdorn EXP173 DE173505 D=50,5 L=40 Drm. 35-50 |
|
| EXP173D215 |

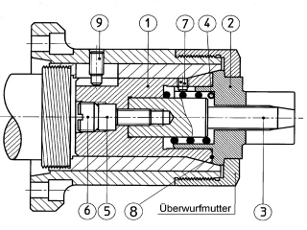

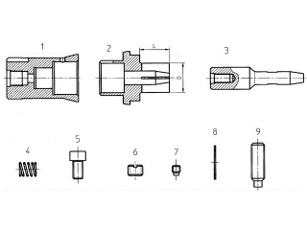

Druckstange (Nr.3)TP173215 für Spreizdorn EXP173 passend zu Hülse EXP173D215 |
|
| EXP173D315 |
Druckstange (Nr.3)TP173315 für Spreizdorn EXP173 passend zu Hülse EXP173D315 |
|
| EXP173D430 |
Druckstange (Nr.3)TP173430 für Spreizdorn EXP173 passend zu Hülse EXP173D430 |
|
| EXP173D505 |
Druckstange (Nr.3)TP173505 für Spreizdorn EXP173 passend zu Hülse EXP173D505 |
|
| EXP17304 |
Feder (Nr.4) für Spreizdorn EXP173 |
|
| EXP17305 |
Verbindungsschraube (Nr. 5) für Spreizdorn EXP173 |
|
| EXP17306 |
Blockierschraube (Nr. 6) für Spreizdorn EXP173 |
|
| EXP17307 |
Schraube zur Verdehsicherung (Nr. 7) für Spreizdorn EXP173 |
|
| EXP17308 |
Scheibe (Nr. 8) für Spreizdorn EXP173 |
|
| EXP17309 |
Schraube zur Positionierung (Nr. 9) für Spreizdorn EXP173 |
|
