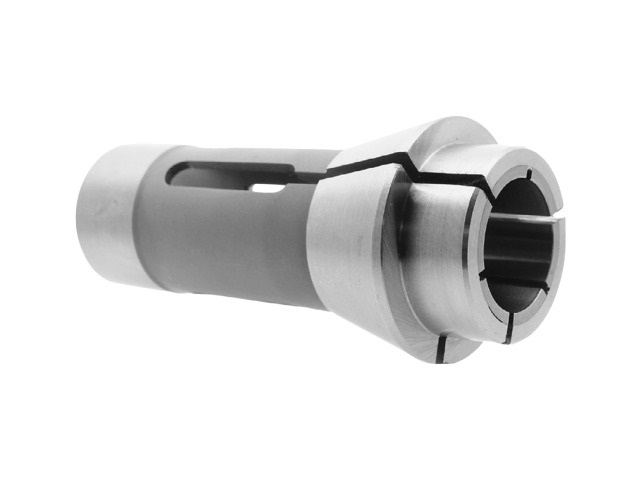

Druckspannzangen mit HM-Einsatz
Druckspannzangen mit HM-Einsatz, sind auch mit Vorbau und in verschiedenen Abmessungen lieferbar !
| Nr. | Bezeichnung | Ød (mm) | ØD (mm) | L (mm) | K (°) | Maximalbohrung Ø (mm) | Maximalbohrung 6-kt (mm) | Maximalbohrung 4-kt (mm) |
|---|---|---|---|---|---|---|---|---|
| 1 | HM - Spannzange 101E / F8 76-577 / TF8 | 8,00 | 12,00 | 42,00 | 32,00 | 6,35 | - | - |
| 2 | HM - Spannzange 109E/552 F10 76-86 | 10,00 | 15,50 | 47,50 | 40,00 | |||
| 3 | HM - Spannzange 116E/561 F13 76-357 | 13,00 | 19,00 | 63,50 | 32,00 | |||
| 4 | HM - Spannzange 1212E/562 F16-1076 | 16,00 | 21,00 | 64,00 | 32,00 | |||
| 5 | HM - Spannzange 120E/553 F15 76-580 | 15,00 | 21,00 | 64,00 | 32,00 | |||
| 6 | HM - Spannzange 136E F20 76-201 | 20,00 | 26,00 | 54,00 | 30,00 | |||
| 7 | HM - Spannzange 138E/555 F20 76-87 | 20,00 | 28,00 | 67,00 | 32,00 | |||
| 8 | HM - Spannzange 140E F22 76-71 | 22,00 | 30,00 | 55,00 | 30,00 | |||
| 9 | HM - Spannzange 145E/556 F25 76-64 | 25,00 | 35,00 | 77,00 | 32,00 |
