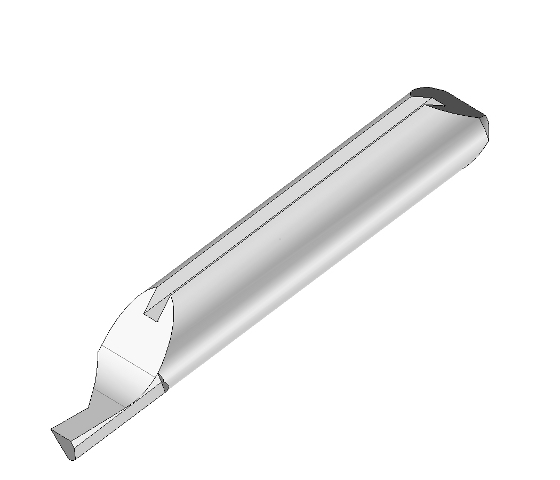

Axialstechstähle (MTNX)
Technische Infos

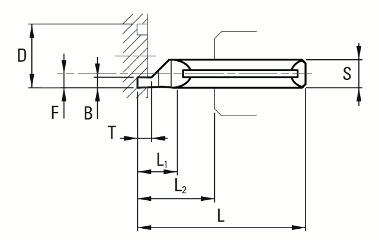

| Nr. | Bezeichnung | ø S (mm) | L 1 (mm) | L 2 (mm) | T max. (mm) | B (mm) | F (mm) | Spanwinkel (mm) | ø D min. (mm) |
|---|---|---|---|---|---|---|---|---|---|
| 1 | Axialstechstahl MTNX 40710 -R | 4,00 | 5,00 | 12,00 | 1,50 | 1,00 | 1,95 | 8° | 6,00 |
| 2 | Axialstechstahl MTNX 41015 -R | 4,00 | 5,00 | 12,00 | 1,50 | 1,00 | 1,95 | 8° | 6,00 |
| 3 | Axialstechstahl MTNX 41520 -R | 4,00 | 7,00 | 12,00 | 2,00 | 1,50 | 1,95 | 8° | 6,00 |
| 4 | Axialstechstahl MTNX 61525 -R | 6,00 | 8,00 | 16,00 | 2,50 | 1,50 | 2,95 | 8° | 8,00 |
| 5 | Axialstechstahl MTNX 62030 -R | 6,00 | 10,00 | 16,00 | 3,00 | 2,00 | 2,95 | 8° | 8,00 |
