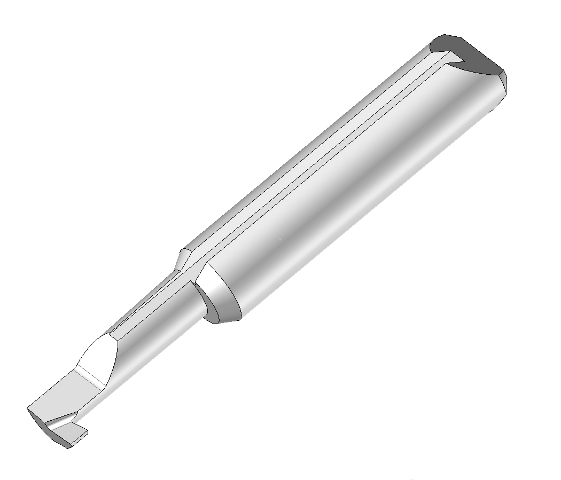

Nutenstähle (MTNU)
Technische Infos

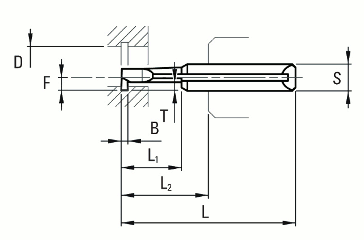

| Nr. | Bezeichnung | ø S (mm) | L 1 (mm) | L 2 (mm) | T (mm) | B (mm) | F (mm) | Spanwinkel (mm) | ø D min. (mm) |
|---|---|---|---|---|---|---|---|---|---|
| 1 | Nutenstahl MTNU 42006 -R | 4,00 | 6,00 | 15,00 | 0,50 | 0,60 | 1,00 | 12° | 2,00 |
| 2 | Nutenstahl MTNU 42508 -R | 4,00 | 8,00 | 15,00 | 0,60 | 0,80 | 1,25 | 12° | 2,50 |
| 3 | Nutenstahl MTNU 43208 -R | 4,00 | 8,00 | 15,00 | 0,80 | 1,00 | 1,60 | 12° | 3,20 |
| 4 | Nutenstahl MTNU 43212 -R | 4,00 | 12,00 | 15,00 | 0,80 | 1,00 | 1,60 | 12° | 3,20 |
| 5 | Nutenstahl MTNU 43217 -R | 4,00 | 17,00 | 20,00 | 0,80 | 1,00 | 1,60 | 12° | 3,20 |
| 6 | Nutenstahl MTNU 44010 -R | 4,00 | 10,00 | 15,00 | 0,80 | 1,00 | 1,60 | 12° | 3,20 |
| 7 | Nutenstahl MTNU 44014 -R | 4,00 | 14,00 | 15,00 | 0,80 | 1,00 | 1,60 | 12° | 3,20 |
| 8 | Nutenstahl MTNU 44019 -R | 4,00 | 19,00 | 20,00 | 0,80 | 1,00 | 1,60 | 12° | 3,20 |
| 9 | Nutenstahl MTNU 64025 -R | 6,00 | 25,00 | 29,00 | 0,80 | 1,00 | 1,95 | 12° | 4,00 |
| 10 | Nutenstahl MTNU 64030 -R | 6,00 | 30,00 | 34,00 | 0,80 | 1,00 | 1,95 | 12° | 4,00 |
| 11 | Nutenstahl MTNU 65012 -R | 6,00 | 12,00 | 16,00 | 1,50 | 1,20 | 2,50 | 12° | 5,00 |
| 12 | Nutenstahl MTNU 65017 -R | 6,00 | 17,00 | 24,00 | 1,50 | 1,20 | 2,50 | 12° | 5,00 |
| 13 | Nutenstahl MTNU 65025 -R | 6,00 | 25,00 | 29,00 | 1,50 | 1,20 | 2,50 | 12° | 5,00 |
| 14 | Nutenstahl MTNU 65032 -R | 6,00 | 32,00 | 34,00 | 1,50 | 1,20 | 2,50 | 12° | 5,00 |
| 15 | Nutenstahl MTNU 65040 -R | 6,00 | 40,00 | 42,00 | 1,50 | 1,20 | 2,50 | 12° | 5,00 |
| 16 | Nutenstahl MTNU 66012 -R | 6,00 | 12,00 | 16,00 | 2,00 | 1,50 | 2,95 | 12° | 6,00 |
| 17 | Nutenstahl MTNU 66020 -R | 6,00 | 20,00 | 24,00 | 2,00 | 2,00 | 2,95 | 12° | 6,00 |
| 18 | Nutenstahl MTNU 66030 -R | 6,00 | 30,00 | 34,00 | 2,00 | 2,00 | 2,95 | 12° | 6,00 |
| 19 | Nutenstahl MTNU 66040 -R | 6,00 | 40,00 | 42,00 | 2,00 | 2,00 | 2,95 | 12° | 6,00 |
