Eckstähle neutral (MTEN)

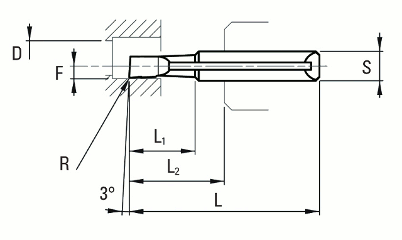

Technische Infos
| Nr. | Bezeichnung | ø S (mm) | L 1 (mm) | L 2 (mm) | F (mm) | Spannwinkel (mm) | ø D min. (mm) | R (mm) |
|---|---|---|---|---|---|---|---|---|
| 1 | Eckstahl neutral MTEN 403010 -R | 4,00 | 0,40 | 10,00 | 0,15 | 0° | 0,30 | 0 |
| 2 | Eckstahl neutral MTEN 404010 -R | 4,00 | 0,50 | 10,00 | 0,20 | 0° | 0,40 | 0 |
| 3 | Eckstahl neutral MTEN 405010 -R | 4,00 | 0,60 | 10,00 | 0,25 | 0° | 0,50 | 0 |
| 4 | Eckstahl neutral MTEN 405020 -R | 4,00 | 1,50 | 12,00 | 0,25 | 0° | 0,50 | 0 |
| 5 | Eckstahl neutral MTEN 407010 -R | 4,00 | 0,80 | 10,00 | 0,35 | 0° | 0,70 | 0 |
| 6 | Eckstahl neutral MTEN 407020 -R | 4,00 | 2,00 | 12,00 | 0,35 | 0° | 0,70 | 0 |
| 7 | Eckstahl neutral MTEN 40702 -R | 4,00 | 2,00 | 12,00 | 0,35 | 0° | 0,70 | 0,02 x 45° |
| 8 | Eckstahl neutral MTEN 410020 -R | 4,00 | 1,20 | 10,00 | 0,50 | 0° | 1,00 | 0 |
| 9 | Eckstahl neutral MTEN 410030 -R | 4,00 | 3,00 | 15,00 | 0,50 | 0° | 1,00 | 0 |
| 10 | Eckstahl neutral MTEN 41003 -R | 4,00 | 3,00 | 15,00 | 0,50 | 0° | 1,00 | 0,02 x 45° |
| 11 | Eckstahl neutral MTEN 410050 -R | 4,00 | 5,00 | 15,00 | 0,50 | 0° | 1,00 | 0 |
| 12 | Eckstahl neutral MTEN 41005 -R | 4,00 | 5,00 | 15,00 | 0,50 | 0° | 1,00 | 0,02 x 45° |
| 13 | Eckstahl neutral MTEN 412020 -R | 4,00 | 2,00 | 10,00 | 0,60 | 0° | 1,20 | 0 |
| 14 | Eckstahl neutral MTEN 412040 -R | 4,00 | 4,00 | 15,00 | 0,60 | 0° | 1,20 | 0 |
| 15 | Eckstahl neutral MTEN 41204 -R | 4,00 | 4,00 | 15,00 | 0,60 | 0° | 1,20 | 0,02 x 45° |
| 16 | Eckstahl neutral MTEN 412070 -R | 4,00 | 7,00 | 15,00 | 0,60 | 0° | 1,20 | 0 |
| 17 | Eckstahl neutral MTEN 41207 -R | 4,00 | 7,00 | 15,00 | 0,60 | 0° | 1,20 | 0,02 x 45° |
| 18 | Eckstahl neutral MTEN 415030 -R | 4,00 | 3,00 | 10,00 | 0,75 | 0° | 1,50 | 0 |
| 19 | Eckstahl neutral MTEN 415050 -R | 4,00 | 5,00 | 15,00 | 0,75 | 0° | 1,50 | 0 |
| 20 | Eckstahl neutral MTEN 41505 -R | 4,00 | 5,00 | 15,00 | 0,75 | 0° | 1,50 | 0,02 x 45° |
| 21 | Eckstahl neutral MTEN 415080 -R | 4,00 | 8,00 | 15,00 | 0,75 | 0° | 1,50 | 0 |
| 22 | Eckstahl neutral MTEN 41508 -R | 4,00 | 8,00 | 15,00 | 0,75 | 0° | 1,50 | 0,02 x 45° |
| 23 | Eckstahl neutral MTEN 418040 -R | 4,00 | 4,00 | 10,00 | 0,90 | 0° | 1,80 | 0 |
| 24 | Eckstahl neutral MTEN 418050 -R | 4,00 | 5,00 | 15,00 | 0,90 | 0° | 1,80 | 0 |
| 25 | Eckstahl neutral MTEN 41805 -R | 4,00 | 5,00 | 15,00 | 0,90 | 0° | 1,80 | 0,03 x 45° |
| 26 | Eckstahl neutral MTEN 418090 -R | 4,00 | 9,00 | 15,00 | 0,90 | 0° | 1,80 | 0 |
| 27 | Eckstahl neutral MTEN 41809 -R | 4,00 | 9,00 | 15,00 | 0,90 | 0° | 1,80 | 0,03 x 45° |
| 28 | Eckstahl neutral MTEN 418140 -R | 4,00 | 14,00 | 15,00 | 0,90 | 0° | 1,80 | 0 |
| 29 | Eckstahl neutral MTEN 41814 -R | 4,00 | 14,00 | 15,00 | 0,90 | 0° | 1,80 | 0,03x45° |
| 30 | Eckstahl neutral MTEN 422060 -R | 4,00 | 6,00 | 15,00 | 1,10 | 0° | 2,20 | 0 |
| 31 | Eckstahl neutral MTEN 42206 -R | 4,00 | 6,00 | 15,00 | 1,10 | 0° | 2,20 | R0,05 |
| 32 | Eckstahl neutral MTEN 422100 -R | 4,00 | 10,00 | 15,00 | 1,10 | 0° | 2,20 | 0 |
| 33 | Eckstahl neutral MTEN 42210 -R | 4,00 | 10,00 | 15,00 | 1,10 | 0° | 2,20 | R0,05 |
| 34 | Eckstahl neutral MTEN 422140 -R | 4,00 | 14,00 | 15,00 | 1,10 | 0° | 2,20 | 0 |
| 35 | Eckstahl neutral MTEN 42214 -R | 4,00 | 14,00 | 15,00 | 1,10 | 0° | 2,20 | R0,05 |
| 36 | Eckstahl neutral MTEN 425060 -R | 4,00 | 6,00 | 15,00 | 1,25 | 0° | 2,50 | 0 |
| 37 | Eckstahl neutral MTEN 42506 -R | 4,00 | 6,00 | 15,00 | 1,25 | 0° | 2,50 | R 0,05 |
| 38 | Eckstahl neutral MTEN 425100 -R | 4,00 | 10,00 | 15,00 | 1,25 | 0° | 2,50 | 0 |
| 39 | Eckstahl neutral MTEN 42510 -R | 4,00 | 10,00 | 15,00 | 1,25 | 0° | 2,50 | R 0,05 |
| 40 | Eckstahl neutral MTEN 42514 -R | 4,00 | 10,00 | 15,00 | 1,25 | 0° | 2,50 | R 0,05 |
| 41 | Eckstahl neutral MTEN 425140 -R | 4,00 | 10,00 | 15,00 | 1,25 | 0° | 2,50 | R 0,05 |
| 42 | Eckstahl neutral MTEN 432080 -R | 4,00 | 8,00 | 15,00 | 1,60 | 0° | 3,20 | 0 |
| 43 | Eckstahl neutral MTEN 432085 -R | 4,00 | 8,00 | 15,00 | 1,60 | 0° | 3,20 | R 0,05 |
| 44 | Eckstahl neutral MTEN 43208 -R | 4,00 | 8,00 | 15,00 | 1,60 | 0° | 3,20 | R 0,08 |
| 45 | Eckstahl neutral MTEN 432120 -R | 4,00 | 12,00 | 15,00 | 1,60 | 0° | 3,20 | 0 |
| 46 | Eckstahl neutral MTEN 432125 -R | 4,00 | 12,00 | 15,00 | 1,60 | 0° | 3,20 | R 0,05 |
| 47 | Eckstahl neutral MTEN 43212 -R | 4,00 | 12,00 | 15,00 | 1,60 | 0° | 3,20 | R 0,08 |
| 48 | Eckstahl neutral MTEN 432170 -R | 4,00 | 17,00 | 20,00 | 1,60 | 0° | 3,20 | 0 |
| 49 | Eckstahl neutral MTEN 432175 -R | 4,00 | 17,00 | 20,00 | 1,60 | 0° | 3,20 | R0,05 |
| 50 | Eckstahl neutral MTEN 43217 -R | 4,00 | 17,00 | 20,00 | 1,60 | 0° | 3,20 | R0,08 |
