Mitlaufende Spitzen, gefedert, Grundaufnahme (V 172)
Mitlaufende Spitzen, gefedert, Grundaufnahme (V 172)

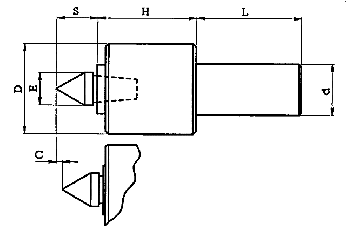

C = Andruckweg / Kompensation
Mit auswechselbaren Spitzen.
| Nr. |
Bezeichnung |
d
(mm)
|
D
(mm)
|
E
(mm)
|
H
(mm)
|
L
(mm)
|
S
(mm)
|
C
(mm)
|
| 1 |
Mitlaufende Spitze V 172.419 |
3/4" |
42,00 |
18,00 |
43,00 |
46,00 |
21,00 |
3,00 |
| 2 |
Mitlaufende Spitze V 172.420 |
20,00 |
42,00 |
18,00 |
43,00 |
46,00 |
21,00 |
3,00 |
| 3 |
Mitlaufende Spitze V 172.422 |
22,00 |
42,00 |
18,00 |
43,00 |
46,00 |
21,00 |
3,00 |
| 4 |
Mitlaufende Spitze V 172.425 |
25,00 |
42,00 |
18,00 |
43,00 |
46,00 |
21,00 |
3,00 |
| 5 |
Mitlaufende Spitze V 172.426 |
1" |
42,00 |
18,00 |
43,00 |
46,00 |
21,00 |
3,00 |
| 6 |
Mitlaufende Spitze V 172.430 |
30,00 |
42,00 |
18,00 |
43,00 |
46,00 |
21,00 |
3,00 |
| 7 |
Mitlaufende Spitze V 172.431 |
1 1/4" |
42,00 |
18,00 |
43,00 |
46,00 |
21,00 |
3,00 |
| 8 |
Mitlaufende Spitze V 172.432 |
32,00 |
42,00 |
18,00 |
43,00 |
46,00 |
21,00 |
3,00 |
