Star SR38, SR32J-II

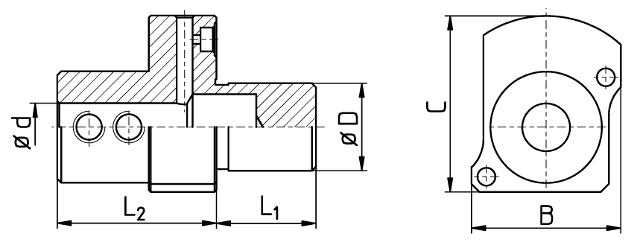

| Nr. |
Bezeichnung |
d
(mm)
|
D
(mm)
|
L 1
(mm)
|
L 2
(mm)
|
C
(mm)
|
B
(mm)
|
| 1 |
Bohrstangenaufnahme WD 0422SWIK (SR38-IK) |
4,00 |
22,00 |
25,00 |
40,00 |
44,20 |
31,50 |
| 2 |
Bohrstangenaufnahme WD 0622SWIK (SR38-IK) |
6,00 |
22,00 |
25,00 |
40,00 |
44,20 |
31,50 |
| 3 |
Bohrstangenaufnahme WD 0822SWIK (SR38-IK) |
8,00 |
22,00 |
25,00 |
40,00 |
44,20 |
31,50 |
| 4 |
Bohrstangenaufnahme WD 1022SWIK (SR38-IK) |
10,00 |
22,00 |
25,00 |
40,00 |
44,20 |
31,50 |
| 5 |
Bohrstangenaufnahme WD 1222SWIK (SR38-IK) |
12,00 |
22,00 |
25,00 |
40,00 |
44,20 |
31,50 |
| 6 |
Bohrstangenaufnahme WD 1622SWIK (SR38-IK) |
16,00 |
22,00 |
25,00 |
40,00 |
44,20 |
31,50 |
| 7 |
Bohrstangenaufnahme WD 2022SWIK (SR38-IK) |
20,00 |
22,00 |
25,00 |
40,00 |
44,20 |
31,50 |
