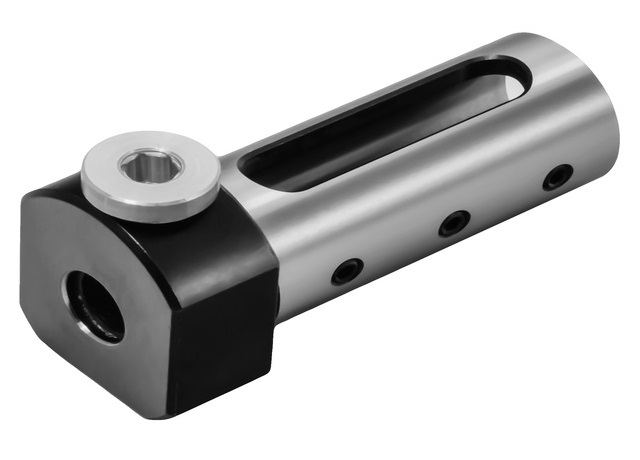

Bohrer- / Bohrstangenaufnahmen mit Kühlmittelanschluss
Bohrer- / Bohrstangenaufnahmen mit Kühlmittelanschluss
Anschluss axial und abgewinkelt.
RBST32..-KIK sind nicht identisch mit der Abbildung!
Kühlmittelanschluss nur axial!
| Nr. |
Bezeichnung |
D
(mm)
|
d
(mm)
|
L
(mm)
|
L B
(mm)
|
G |
B |
| 1 |
Bohrer-/Bohrstangenaufnahme RBIK 1908 |
3/4" |
8,00 |
64,00 |
14,00 |
2x G1/8" |
25,00 |
| 2 |
Bohrer-/Bohrstangenaufnahme RBIK 1910 |
3/4" |
10,00 |
64,00 |
14,00 |
2x G1/8" |
25,00 |
| 3 |
Bohrer-/Bohrstangenaufnahme RBIK 1912 |
3/4" |
12,00 |
64,00 |
14,00 |
2x G1/8" |
25,00 |
| 4 |
Bohrer-/Bohrstangenaufnahme RBIK 1914 |
3/4" |
14,00 |
64,00 |
14,00 |
2x G1/8" |
25,00 |
| 5 |
Bohrer-/Bohrstangenaufnahme RBIK 1916 |
3/4" |
16,00 |
64,00 |
14,00 |
2x G1/8" |
25,00 |
| 6 |
|
|
| 7 |
Bohrer-/Bohrstangenaufnahme RBIK 2008 |
20,00 |
8,00 |
64,00 |
14,00 |
2x G1/8" |
25,00 |
| 8 |
Bohrer-/Bohrstangenaufnahme RBIK 2010 |
20,00 |
10,00 |
64,00 |
14,00 |
2x G1/8" |
25,00 |
| 9 |
Bohrer-/Bohrstangenaufnahme RBIK 2012 |
20,00 |
12,00 |
64,00 |
14,00 |
2x G1/8" |
25,00 |
| 10 |
Bohrer-/Bohrstangenaufnahme RBIK 2014 |
20,00 |
14,00 |
64,00 |
14,00 |
2x G1/8" |
25,00 |
| 11 |
Bohrer-/Bohrstangenaufnahme RBIK 2016 |
20,00 |
16,00 |
64,00 |
14,00 |
2x G1/8" |
25,00 |
| 12 |
|
|
| 13 |
Bohrer-/Bohrstangenaufnahme RBIK 2206 |
22,00 |
6,00 |
64,00 |
14,00 |
2x G1/8" |
25,00 |
| 14 |
Bohrer-/Bohrstangenaufnahme RBIK 2208 |
22,00 |
8,00 |
64,00 |
14,00 |
2x G1/8" |
25,00 |
| 15 |
Bohrer-/Bohrstangenaufnahme RBIK 2210 |
22,00 |
10,00 |
64,00 |
14,00 |
2x G1/8" |
25,00 |
| 16 |
Bohrer-/Bohrstangenaufnahme RBIK 2212 |
22,00 |
12,00 |
64,00 |
14,00 |
2x G1/8" |
25,00 |
| 17 |
Bohrer-/Bohrstangenaufnahme RBIK 2214 |
22,00 |
14,00 |
64,00 |
14,00 |
2x G1/8" |
25,00 |
| 18 |
Bohrer-/Bohrstangenaufnahme RBIK 2216 |
22,00 |
16,00 |
64,00 |
14,00 |
2x G1/8" |
25,00 |
| 19 |
|
|
| 20 |
Bohrer-/Bohrstangenaufnahme RBST 3210-KIK |
32,00 |
10,00 |
55,00 |
3,00 |
G1/8" |
40,00 |
| 21 |
Bohrer-/Bohrstangenaufnahme RBST 3212-KIK |
32,00 |
12,00 |
55,00 |
3,00 |
G1/8" |
40,00 |
| 22 |
Bohrer-/Bohrstangenaufnahme RBST 3214-KIK |
32,00 |
14,00 |
55,00 |
3,00 |
G1/8" |
40,00 |
| 23 |
Bohrer-/Bohrstangenaufnahme RBST 3216-KIK |
32,00 |
16,00 |
55,00 |
3,00 |
G1/8" |
40,00 |
| 24 |
Bohrer-/Bohrstangenaufnahme RBST 3218-KIK |
32,00 |
18,00 |
55,00 |
3,00 |
G1/8" |
40,00 |
| 25 |
Bohrer-/Bohrstangenaufnahme RBST 3220-KIK |
32,00 |
20,00 |
55,00 |
3,00 |
G1/8" |
40,00 |
