CNC-Zangenfutter mit Klemmfläche-für innere Kühlmittelzufuhr
Axiale, seitliche und rückseitige Abdichtung.
Dazu passender Artikel

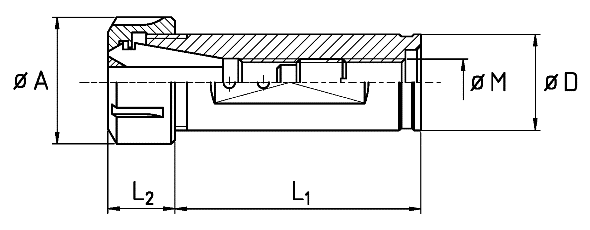

| Nr. | Bezeichnung | Typ | D (mm) | A (mm) | L 1 (mm) | L 2 (mm) | M | Bereich (mm) | Zange | Mutter | Schlüssel |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | Zangenfutter EU253275FL-CNC (RF525840) | CYL 32 ER 25 | 32,00 | 42,00 | 75,00 | 20,00 | M 18 | 1 - 16 | ER 25 | UM/ER 25 | E 25 |
| 2 | Zangenfutter EU323260FL-CNC (RF532840) | CYL 32 ER 32 | 32,00 | 50,00 | 60,00 | 39,00 | M 22 | 2 - 20 | ER 32 | UM/ER 32 | E 32 |
| 3 | Zangenfutter EU403260FL-CNC (RF540840) | CYL 32 ER 40 | 32,00 | 63,00 | 60,00 | 57,00 | M 22 | 3 - 26 | ER 40 | UM/ER 40 | E 40 |
| 4 | Zangenfutter EU254080FL-CNC (RF525850) | CYL 40 ER 25 | 40,00 | 42,00 | 80,00 | 25,00 | M 18 | 1 - 16 | ER 25 | UM/ER 25 | E 25 |
| 5 | Zangenfutter EU324080FL-CNC (RF532850) | CYL 40 ER 32 | 40,00 | 50,00 | 80,00 | 25,00 | M 22 | 2 - 20 | ER 32 | UM/ER 32 | E 32 |
| 6 | Zangenfutter EU404075FL-CNC (RF540850) | CYL 40 ER 40 | 40,00 | 63,00 | 75,00 | 37,00 | M 24 | 3 - 26 | ER 40 | UM/ER 40 | E 40 |
| 7 | Zangenfutter EU3245100FL-CNC (RF532855) | CYL 45 ER 32 | 45,00 | 50,00 | 100,00 | 36,00 | M 22 | 2 - 20 | ER 32 | UM/ER 32 | E 32 |
| 8 | Zangenfutter EU4045100FL-CNC (RF540855) | CYL 45 ER 40 | 45,00 | 63,00 | 100,00 | 36,00 | M 24 | 3 - 26 | ER 40 | UM/ER 40 | E 40 |
| 9 | Zangenfutter EU3250120FL-CNC (RF532865) | CYL 50 ER 32 | 50,00 | 50,00 | 120,00 | 25,00 | M 22 | 2 - 20 | ER 32 | UM/ER 32 | E 32 |
