ER-Zangenfutter mit Anschlagbund, für Revolvermaschinen und INDEX MS25
Technische Infos

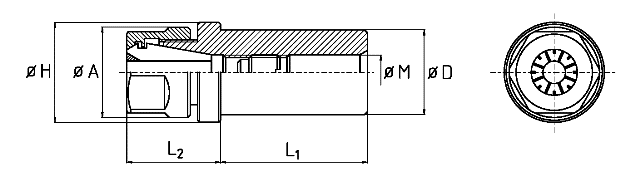

| Nr. | Bezeichnung | D (mm) | H (mm) | L 1 (mm) | L 2 (mm) | M | Bereich (mm) | Zange | Mutter | Schlüssel |
|---|---|---|---|---|---|---|---|---|---|---|
| 1 | Zangenfutter EB 111621 | 16,00 | 22,00 | 21,00 | - | M 7,5 | 0,5 - 7 | ER 11 | ER 11 M | E 11 M |

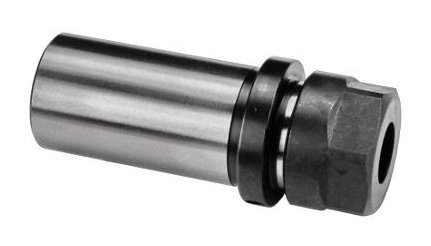

| 2 | Zangenfutter EU 162546 (RF516425) | 25,00 | 28,00 | 46,00 | 22,00 | M 12 | 0,5 - 10 | ER 16 | UM/ER 16 | GS 25 |
| 3 | Zangenfutter EU 162646 (RF516490) | 1" | 28,00 | 46,00 | 22,00 | M 12 | 0,5 - 10 | ER 16 | UM/ER 16 | GS 25 |
| 4 | Zangenfutter EB 202565-HE | 25,00 | 32,00 | 65,00 | 29,0 - 32,5 | M 8 | 0,5 - 13 | ER 20 | UM/ER 20 | GS 30 |
| 5 | Zangenfutter EU 252646K (RF52549K) | 1" | 42,00 | 46,00 | 28,00 | M 18 | 1 - 16 | ER 25 | UM/ER 25 | E 25 |
| 6 | Zangenfutter EU 252546 (RF525425) | 25,00 | 42,00 | 46,00 | 28,00 | M 18 | 1 - 16 | ER 25 | UM/ER 25 | E 25 |
| 7 | Zangenfutter EB 255080 | 50,00 | 59,00 | 80,00 | 37,00 | M 10 | 1 - 16 | ER 25 | UM/ER 25 | E 25 |
| 8 | Zangenfutter EB 253238-HE | 32,00 | 38,00 | 37,50 | 26,5 - 30,0 | M 8 | 1 - 16 | ER 25 | UM/ER 25 | E 25 |
| 9 | Zangenfutter EB 252565-HE | 25,00 | 32,00 | 65,00 | 31,5 - 35,0 | M 8 | 1 - 16 | ER 25 | UM/ER 25 | E 25 |
| 10 | Zangenfutter EB 254065-HE | 40,00 | 49,00 | 65,00 | 31,5 - 35,0 | M 8 | 1 - 16 | ER 25 | UM/ER 25 | E 25 |
| 11 | Zangenfutter EB 253265-HE | 32,00 | 39,00 | 65,00 | 31,5 - 35,0 | M 8 | 1 - 16 | ER 25 | UM/ER 25 | E 25 |
| 12 | Zangenfutter EB 325080 | 50,00 | 59,00 | 80,00 | 37,00 | M 10 | 2 - 20 | ER 32 | UM/ER 32 | E 32 |
| 13 | Zangenfutter EB 324038-HE | 40,00 | 49,00 | 37,50 | 32,5 - 36,0 | M 8 | 2 - 20 | ER 32 | UM/ER 32 | E 32 |
| 14 | Zangenfutter EB 322565-HE | 25,00 | 40,00 | 65,00 | 50,5 - 54,0 | M 8 | 2 - 20 | ER 32 | UM/ER 32 | E 32 |
| 15 | Zangenfutter EB 404065-HE | 40,00 | 50,00 | 65,00 | 41,5 - 45,0 | M 10 | 3 - 26 | ER 40 | UM/ER 40 | E 40 |
