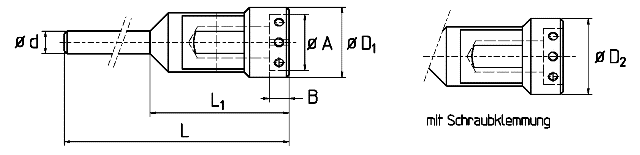

Schneideisenhalter mit Zylinderschaft / mit Schraubklemmung
Für Langdrehautomaten (mit Klemmkonus) oder zur Aufnahme in Gewindeschneidfutter.
Dazu passender Artikel
| Nr. | Bezeichnung | øA (mm) | B (mm) | ød (mm) | øD (mm) | L 1 (mm) | L (mm) | max. Gewindelänge (mm) |
|---|---|---|---|---|---|---|---|---|
| 1 | Schneideisenhalter SH16- 6 | 16,00 | 5,00 | 6,00 | 22,00 | 28,00 | 80,00 | 21,00 |
| 2 | Schneideisenhalter SH16- 6 L | 16,00 | 5,00 | 6,00 | 22,00 | 46,00 | 95,00 | 35,00 |
| 3 | Schneideisenhalter SH16- 7 | 16,00 | 5,00 | 7,00 | 22,00 | 27,00 | 80,00 | 21,00 |
| 4 | Schneideisenhalter SH16- 7 L | 16,00 | 5,00 | 7,00 | 22,00 | 46,00 | 95,00 | 35,00 |
| 5 | Schneideisenhalter SH16- 8 | 16,00 | 5,00 | 8,00 | 22,00 | 27,00 | 80,00 | 21,00 |
| 6 | Schneideisenhalter SH16- 8 L | 16,00 | 5,00 | 8,00 | 22,00 | 46,00 | 95,00 | 35,00 |
| 7 | Schneideisenhalter SH20- 7 | 20,00 | 7,00 | 7,00 | 27,00 | 28,00 | 80,00 | 21,00 |
| 8 | Schneideisenhalter SH20- 7 L | 20,00 | 7,00 | 7,00 | 27,00 | 46,00 | 95,00 | 35,00 |
| 9 | Schneideisenhalter SH20- 8 | 20,00 | 7,00 | 8,00 | 27,00 | 28,00 | 80,00 | 21,00 |
| 10 | Schneideisenhalter SH20- 8 L | 20,00 | 7,00 | 8,00 | 27,00 | 46,00 | 95,00 | 35,00 |
| 11 | Schneideisenhalter SH25- 7 | 25,00 | 9,00 | 7,00 | 32,00 | 36,00 | 85,00 | 29,00 |
| 12 | Schneideisenhalter SH25- 7 L | 25,00 | 9,00 | 7,00 | 32,00 | 46,00 | 95,00 | 35,00 |
| 13 | Schneideisenhalter SH25- 8 | 25,00 | 9,00 | 8,00 | 32,00 | 36,00 | 85,00 | 29,00 |
| 14 | Schneideisenhalter SH25- 8 L | 25,00 | 9,00 | 8,00 | 32,00 | 46,00 | 95,00 | 35,00 |
| 15 | Schneideisenhalter SH25- 10 | 25,00 | 9,00 | 10,00 | 32,00 | 36,00 | 85,00 | 29,00 |
| 16 | Schneideisenhalter SH30- 8 | 30,00 | 11,00 | 8,00 | 40,00 | 46,00 | 95,00 | 35,00 |
| 17 | Schneideisenhalter SH30- 10 | 30,00 | 11,00 | 10,00 | 40,00 | 53,00 | 95,00 | 40,00 |
| 18 | Schneideisenhalter SH30- 12 | 30,00 | 11,00 | 12,00 | 40,00 | 53,00 | 95,00 | 40,00 |
| 19 | Schneideisenhalter SH38- 8 | 38,00 | 14,00 | 8,00 | 46,00 | 53,00 | 106,00 | 43,00 |
| 20 | Schneideisenhalter SH38- 10 | 38,00 | 10,00 | 10,00 | 49,00 | 73,00 | 129,00 | 52,00 |
| 21 | Schneideisenhalter SH38- 12 | 38,00 | 14,00 | 12,00 | 49,00 | 73,00 | 129,00 | 52,00 |
| 22 | Schneideisenhalter SH38- 12 | 38,00 | 14,00 | 12,00 | 49,00 | 73,00 | 129,00 | 52,00 |
| 23 | Schneideisenhalter SH45- 10 | 45,00 | 14,00 | 10,00 | 55,00 | 73,00 | 129,00 | 52,00 |
| 24 | Schneideisenhalter SH45- 12 | 45,00 | 14,00 | 12,00 | 55,00 | 73,00 | 129,00 | 52,00 |
