Schneideisenkappen für Gewindebohrerhalter des Typs EG25

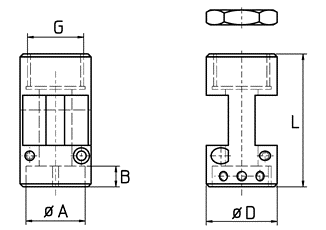

Schneideisenkappen für Gewindebohrerhalter des Typs EG25
Besonders schlanke Form. Zur Sicherung:
Kontermutter ESM 25.
| Nr. |
Bezeichnung |
A
(mm)
|
B
(mm)
|
D
(mm)
|
L
(mm)
|
Gewinde / G |
max. Gewindelänge
(mm)
|
| 1 |
Schneideisenkappe SK25 -16A |
16,00 |
3,00 |
32,00 |
50,00 |
M32 x 1,5 |
70,00 |
| 2 |
Schneideisenkappe SK25 -16B |
16,00 |
5,00 |
32,00 |
50,00 |
M32 x 1,5 |
70,00 |
| 3 |
Schneideisenkappe SK25 -20A |
20,00 |
5,00 |
32,00 |
50,00 |
M32 x 1,5 |
70,00 |
| 4 |
Schneideisenkappe SK25 -20B |
20,00 |
7,00 |
32,00 |
50,00 |
M32 x 1,5 |
70,00 |
| 5 |
Schneideisenkappe SK25 -25 |
25,00 |
9,00 |
32,00 |
50,00 |
M32 x 1,5 |
70,00 |
| 6 |
Schneideisenkappe SK25 -30 |
30,00 |
11,00 |
41,00 |
50,00 |
M32 x 1,5 |
70,00 |
| 7 |
Schneideisenkappe SK25 -38A |
38,00 |
10,00 |
46,00 |
50,00 |
M32 x 1,5 |
70,00 |
| 8 |
Schneideisenkappe SK25 -38B |
38,00 |
14,00 |
46,00 |
50,00 |
M32 x 1,5 |
70,00 |
| 9 |
Schneideisenkappe SK25 -45A |
45,00 |
14,00 |
53,00 |
50,00 |
M32 x 1,5 |
70,00 |
| 10 |
Schneideisenkappe SK25 -45 |
45,00 |
18,00 |
54,00 |
50,00 |
M32 x 1,5 |
70,00 |
| 11 |
Schneideisenkappe SK25 -55 |
55,00 |
16,00 |
65,00 |
50,00 |
M32 x 1,5 |
70,00 |
| 12 |
Schneideisenkappe SK25 -65 |
65,00 |
18,00 |
75,00 |
50,00 |
M32 x 1,5 |
70,00 |
| 13 |
Kontermutter ESM 25 |
|
