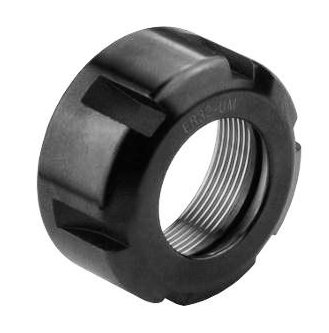

Spannmutter UM/ER (Hi-Q/ER)
Technische Infos
Dazu passender Artikel

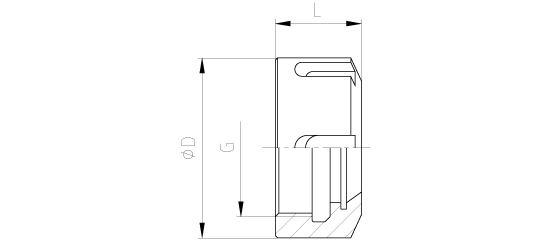

| Nr. | Bezeichnung | øD (mm) | L (mm) | G / Gewinde | Zange |
|---|---|---|---|---|---|
| 1 | Spannmutter UM/ER-11 | 19,00 | 11,30 | M14x0,75 | ER 11 |
| 2 | Spannmutter UM/ER-16 | 28,00 | 17,50 | M22x1,50 | ER 16 |
| 3 | Spannmutter UM/ER-20 | 34,00 | 19,00 | M25x1,50 | ER 20 |
| 4 | Spannmutter UM/ER-25 | 42,00 | 20,00 | M32x1,50 | ER 25 |
| 5 | Spannmutter UM/ER-32 | 50,00 | 22,50 | M40x1,50 | ER 32 |
| 6 | Spannmutter UM/ER-40 | 63,00 | 25,50 | M50x1,50 | ER 40 |
| 7 | Spannmutter UM/ER-50 | 78,00 | 35,30 | M64x2,00 | ER 50 |
